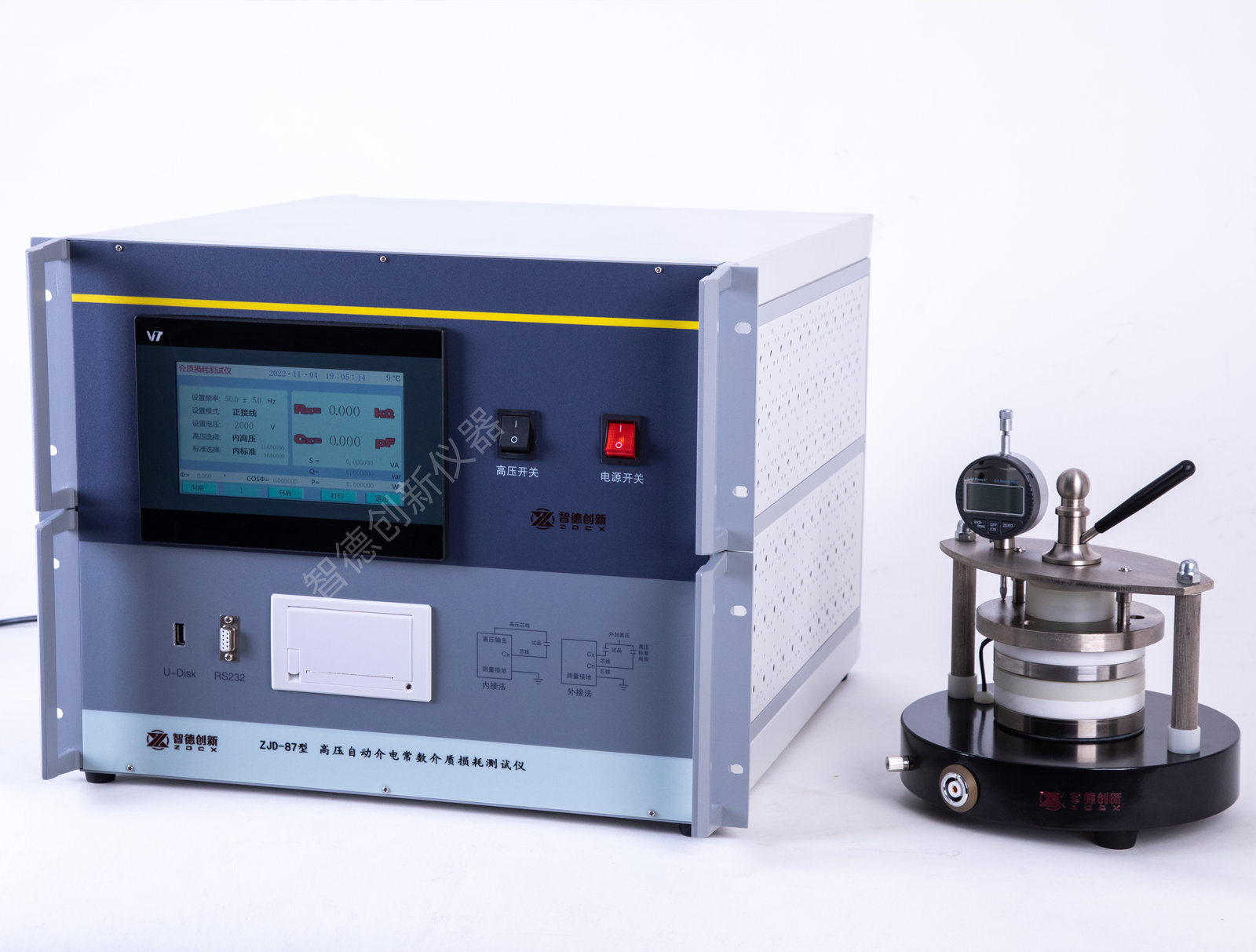

ZJD-87自動介電常數介損測試儀

一、符合標準：

GB/T1409測量電氣絕緣材料在工頻、音頻、高頻(包括米波波長存內)下電容率和介質損耗因數的推薦方法;

GB/T5654-2007液體絕緣材料相對電容率、介質損耗因數和直流電阻率的測量;

二、產品概述：

ZJD-87高壓自動抗干擾精密型介電常數介損測試儀是一款專為實驗室研制的高精度高壓電橋，突破了傳統的電橋測量方式，采用變頻電源技術，利用單片機和現代化電子技術進行自動頻率變換、模/數轉換和數據運算；達到抗干擾能力強、測試速度快、精度高、全自動數字化、操作簡便；電源采用大功率開關電源，輸出45Hz和55Hz純正弦波，自動加壓，可提供最高10千伏的電壓。所有接插件均為屏蔽接插口，有效的提高了儀器的測量精度，是專為實驗室測試研制的新型介電常數介損測試儀測試儀，廣泛的應用到絕緣材料的介質損耗和介電常數的測試?？梢栽诩訅?，加溫，真空條件下，在工頻電壓下對各類固體絕緣材料（如聚苯乙烯，聚丙烯，電容紙等）的試品作介質損耗因數，相對介電常數測量。在外接電流互感器（量程擴展器）1000/1=1000倍的情況下，可以測試大電流高壓電器的介損值。

三、技術指標

準確度： Cx:±（讀數×0.5%+0.5pF）；tgδ:±（讀數×0.5%+0.00005）；

電容量范圍：內施高壓：3pF～60000pF/10kV；60pF～1μF/0.5kV；

外施高壓：3pF～1.5μF/10kV；60pF～30μF/0.5kV；

*分辨率：最高0.001pF，4位有效數字；

*介電常數ε測試范圍：0-200；

*介電常數ε準確度：0.5%

*介質損耗tgδ測試范圍：不限，

*介質損耗tgδ分辨率：0.000001，電容、電感、電阻三種試品自動識別。

試驗電流范圍：5μA～5A；

*內施高壓：設定電壓范圍：0.5～10kV ；

最大輸出電流：200mA；

*升降壓方式：電壓隨意設置。比如5123V。

試驗頻率： 40-70Hz單頻隨意設置。比如48.7Hz.

頻率精度：±0.01Hz

外施高壓：接線時最大試驗電流5A，工頻或變頻40-70Hz

測量時間：約30s，與測量方式有關；

高壓電極直徑與表面積：￠98mm(75.43cm2)

測量電極直徑與表面積： ￠50 mm(19.63cm2)

電極材料：不銹鋼1Cr13Ni9Ti

電極工作面：精面面磨

電極間距：不大于5 mm

電極加熱功率： >2*500W

電極最高溫度：180°

加熱時間：30分鐘

電極壓力：0~1.0Mpa連續可調

最大測量電壓：2000V，50Hz

真空度 ：電極可抽真空至3*10-2 Mpa

輸入電源：180V～270VAC，50Hz±1%，市電或發電機供電

*計算機接口：標準RS232接口，U盤插口(自動U盤存儲數據)。

打印機：微型熱敏打印機

環境溫度：-10℃～50℃

相對濕度：<90%

主機外形尺寸：490*520*360（長寬高mm）

電極尺寸：400*300*400（長寬高mm）

儀器重量：35kg

四、產品優勢：

*抗干擾能力強、測試速度快、精度高、全自動數字化、操作簡便；

*在測試絕緣材料時可以直接顯示相對介電常數ε和介質損耗tgδ；

*50±0.1Hz到50±10Hz自動雙變頻隨意設置；

*60±0.1Hz到60±10Hz自動雙變頻隨意設置；

*外接線路時可以連接量程擴展器，電流可達幾千安培；

*可以在加壓，加溫，真空條件下測試；

*計算機接口：標準RS232接口，U盤插口(自動U盤存儲數據)。

五、產品特點：

1、儀器采用傅立葉變換數字濾波技術，測量電容、介質損耗及其它參數。測試結果精度高，便于實現自動化測量。

2、儀器采用了變頻技術來消除現場50Hz工頻干擾，即使在強電磁干擾的環境下也能測得可靠的數據。

3、使用全觸摸超大液晶顯示器，操作簡單。全觸摸液晶顯示屏，超大全圖形操作界面，每過程都非常清晰明了，操作人員不需要額外的專業培訓就能使用。輕輕觸摸就能完成整個過程的測量。

4、存儲數據：內部配備有日歷芯片和大容量存儲器，能將檢測結果隨時保存，隨時可以查看歷史記錄，并可以打印輸出。當前時間和存儲時間都能隨時顯示和打印。

5、科學先進的數據管理：儀器數據可以通過U盤導出，可在任意一臺PC機上通過專用軟件，查看和管理數據。

6、儀器操作簡便，測量過程由微處理器控制，只要選擇好合適的測量方式，數據的測量就可在微處理器控制下自動完成。

7、一體化機型，內附標準電容和高壓電源，便于現場測試，減少現場接線。

8、儀器測量準確度高，可滿足油介損測量要求，因此只需配備標準油杯，和專用測試線即可實現油介損測量。也可配備專用電極來測試固體絕緣材料的介損值和介電常數。

9、能夠識別外接高壓電源頻率40Hz~70Hz，允許用工頻電源或串連諧振電源做大容量高電壓介損試驗。

10、自帶熱敏打印機可打印輸出，帶日歷時鐘,方便用戶出測試報告, 帶有U盤輸出。

11、接地保護功能，當儀器不接地線或接地不良時，儀器不進入正常程序，不輸出高壓。過流保護功能，在試品短路或擊穿時儀器不受損壞。
