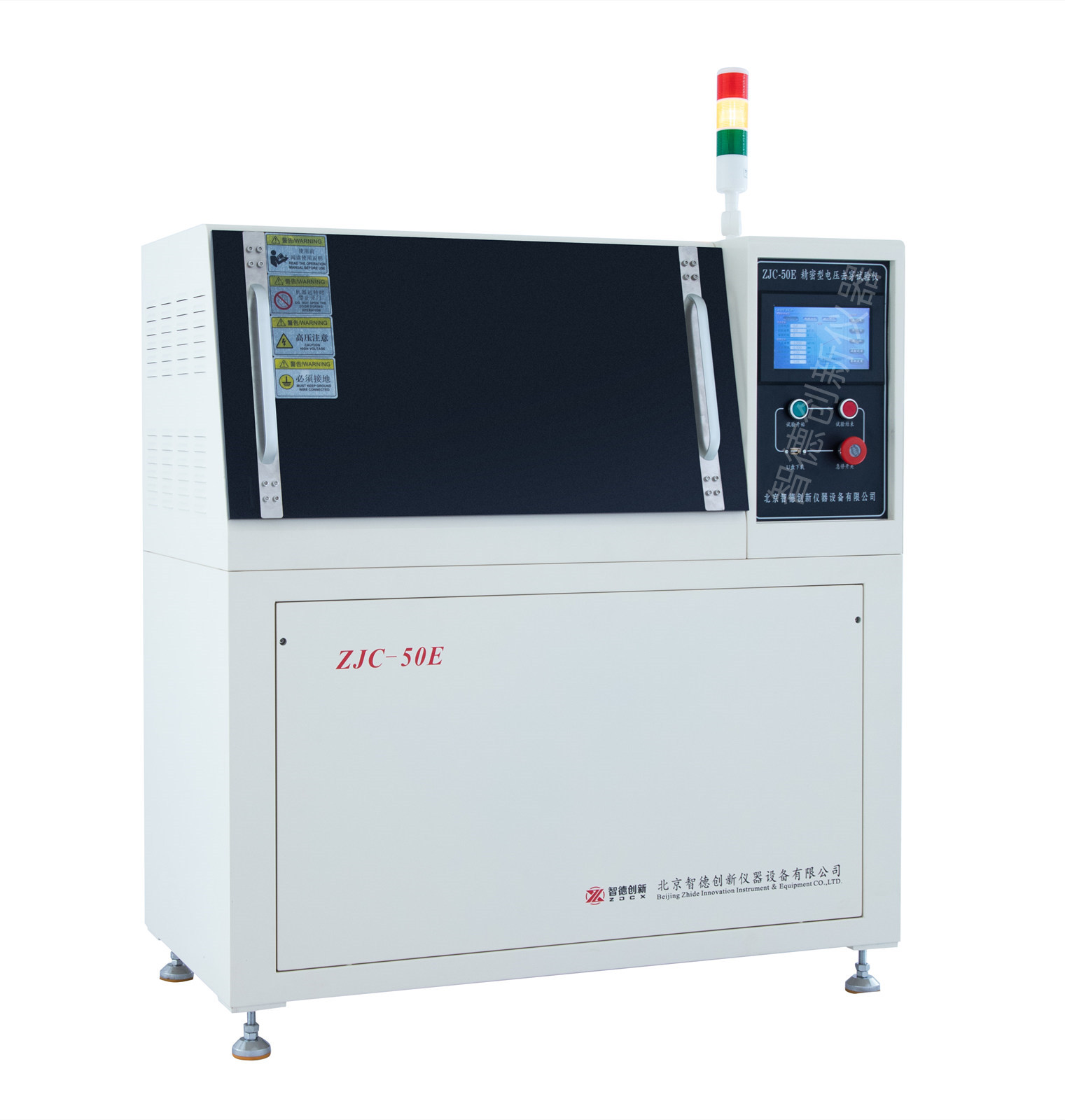

ZJC-50E精密型電壓擊穿試驗儀
一、產品用途及概述：
電壓擊穿設備采用觸摸屏+計算機控制，通過人機對話方式，完成對絕緣介質的工頻電壓擊穿，工頻耐壓試驗。主要適用于固體絕緣材料如絕緣漆、樹脂和膠、浸漬纖維制品、云母及其制品、塑料、薄膜復合制品、陶瓷和玻璃等介質在工頻電壓或直流電壓下?lián)舸姸群湍碗妷簳r間的測試；可對試驗過程中的各種數據進行快速、準確的采集、處理，并可存取、顯示、打印。本儀器經過多年不斷改進完善，日趨成熟，具有很高的安全性和可靠性，受到了用戶的好評。
二、依據標準：
GB/T1408.1-2016《絕緣材料電氣強度試驗方法 第1部分；工頻下試驗、第2部分》
GB/T1695-2005《硫化橡膠工頻擊穿電壓強度和耐電壓的測定方法》
GB/T3333-1999《電纜紙工頻擊穿電壓試驗方法》
GB/T1 2656-1990《電容器紙工頻擊穿電壓測定法》
ASTM D149 - 09 《固體電絕緣材料在商用電源頻率下的介電擊穿電壓和介電強度的標準試驗方法》
DL/T376-2010 復合絕緣子用硅橡膠絕緣材料通用技術條件
三、儀器特點：
1、獨立的控制系統，模塊式結構方便于售后維護，外觀美觀大氣，整個實驗過程中無噪音，電級自動對中定位，操作方便，安全系數大，精度高。
2、由設備本身觸摸屏及控制面板進行操作控制，如不需要進行曲線分析，可不配備計算機。
3、如需進行曲線分析，可配備計算機，只進行數據及曲線記錄功能，不進行設備控制，避免了試驗人員在計算機和設備間交替操作，更人性化。
4、設備具有試驗參數記憶功能，相同試驗條件不需要每次試驗都進行設置，且斷電仍會記憶最后一次試驗設置參數。
5、試驗界面簡單明了，且配有示意曲線說明，參數不同，曲線走勢不同，方便理解。
6、控制面板簡潔，功能標注明確，操作簡單。
7、可記錄并同時顯示10次試驗記錄，方便試驗數據的對比分析。且可以隨時舍棄不理想的任意一組數據。
8、增加了U盤下載功能，可以將設備中的試驗記錄直接下載到U盤中。
9、如配備計算機，可生成詳細的試驗報告單，包括每一組具體信息，多組綜合信息，及曲線。
10、設備試驗界面采用儀表盤及數字同時且實時顯示的方式，更方便試驗過程的觀看。
11、設備具有安全警告提示，在未關閉試驗箱門時試驗無法開始，且會彈出警告，在滿度（即：高壓變壓器無輸出）時會彈出警告，且試驗過程中如果開門，試驗會自動結束。
12、采用藍牙數據傳輸，解決由于有隔離墻阻擋穿墻過線的麻煩和遠距離操作安全可靠；
13、設備配有三色報警燈，綠燈亮時表示箱門關閉良好可以開始試驗，黃燈亮時表示試驗箱門打開，此時可進行試樣更換。紅燈亮時表示高壓大于0.5KV，此時不要開箱門。直流試驗結束放電過程警報燈會閃爍且報警。（總結：綠燈箱門關閉良好，黃燈開門小心操作，紅燈有高壓）
四、軟件安全設置：
*1、電壓保護3個：終止電壓、量程電壓（最大）、峰降電壓 ；
*2、電流保護：設置電流大小（過流停止）過電流保護裝置有足夠的靈敏度，能夠保證試樣擊穿時在0.01S內切斷電源；
*3、時間保護：設置試驗時間（超過時間停止） ；
*4、高壓裝置運行提示（包含上升和下降） ；
*5、儀器電源未接通提示 ；
*6、高壓運行結束提示 ；
*7、高壓放電運行提示 ；
*8、高壓起點提示 ；
*9、放電機構位置檢測；
*10、無線藍牙遠程控制：
五、硬件安全設置：
?1、開關安全門（門開啟自動斷電） ；
?2、高壓啟動和高壓停止有單獨開關（與安全門聯動） ；
?3、升壓裝置有起點和終點限位開關 ；
?4、主機帶有單獨電壓、電流顯示功能保護 ；
?5、主機帶有試驗結束自動放電機構 ；
?6、人工控制的手動放電裝置有兩種（放電棒和按鈕開關放電） ；
?7、直流試驗結束儀器自動放電；
?8、接地安全線檢測功能保護；
六、其它特點及優勢：
1、*藍牙遠程控制；
2、*三色燈報警裝置（綠燈箱門關閉良好，黃燈開門小心操作，紅燈有高壓）；
3、*可實現觸摸屏或電腦雙重操作；
4、*可實現組合編程，梯度升壓的升壓和耐壓時間可分別單獨設置；
5、*U盤下載功能，不通過電腦可以將設備中的試驗記錄直接下載到U盤中。
七、技術指標：（以下為標準參數，也可按不同使用需求定制）
|
項目/型號 |
ZJC-20E |
ZJC-50E |
ZJC-100E |
ZJC-150E |
|
|
輸入電壓 |
220V 50HZ |
||||
|
電壓測量范圍 |
交/直流0-20KV |
交/直流0-50KV |
交/直流0-100KV |
交/直流0-150KV |
|
|
電器容量（功率） |
2KVA |
3KVA |
10KVA |
15KVA |
|
|
過流保護 |
1-60mA可調 |
||||
|
升壓速率 |
0.1KV/S-3KV/S(無檔連續可調) |
0.5KV/S-5KV/S(無檔連續可調) |
|||
|
可試驗方式 |
交/直流試驗：1、慢速升壓 2、連續升壓 3、階梯升壓 4、瞬時升壓 |
||||
|
電壓測量誤差 |
1%≤，（10%～100%） |
||||
|
耐壓時間 |
0～12H可調（空載） |
||||
|
儀器尺寸（長寬高） |
1000*700*1400mm |
1720*1300*1800mm |
2200*1700*2200mm |
||
|
主機重約 |
300kg |
800KG |
1600kg |
||
|
與計算機通訊 |
無線藍牙連接；0-20米； |
||||
|
接地要求 |
儀器必須接地，接地電阻小于4Ω，接地棒深度1.5-2米。 |
||||
